57 disponibles

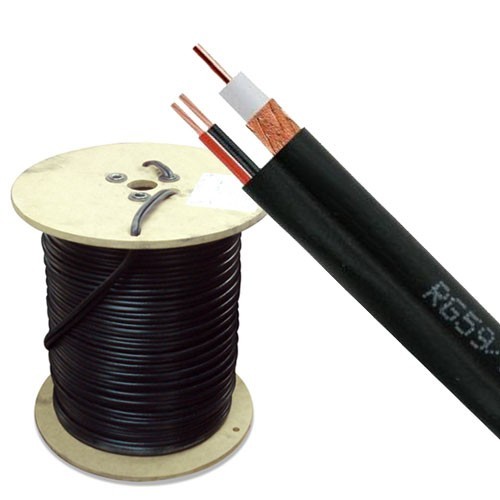

Bobina Cable siamés 152 mts RG59/U, 22 AWG, M90%/CCA + 2 conductores calibre 20, Color negro

Blindaje electromagnético contra interferencias (Malla de cca al 90% de cobertura), cubierta de PVC

SKU:SIAMES152N

Descripción

El cable coaxial, coaxcable o coax, es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado núcleo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla, blindaje o trenza, que sirve como referencia de tierra y retorno de las corrientes. Entre ambos se encuentra una capa aislante llamada dieléctrico, de cuyas características dependerá principalmente la calidad del cable. Todo el conjunto suele estar protegido por una cubierta aislante (también denominada chaqueta exterior).

Cable Siamés (Coaxial + Multiconductor)

Coaxial, conductor de cobre solido, aislamiento de polietileno espumado tipo SFS® (Skin Foam Skin), blindaje electromagnético contra interferencias (Malla de cca al 90% de cobertura), cubierta de PVC (Policloruro de vinilo ) con propiedades Retardantes a la flama y resistente a los rayos UV. Multiconductor de 2 cables, conductor multifilar de caa, aislamiento y cubierta de policloruro de vinilo (PVC).

Características Especuiales

Aislamiento SFS (Skin-Foam-Skin)Consiste en aplicar tres capas de dieléctrico sobre el conductor central en una sola operación de fabricación:

  • La primer Capa ( Skin ) está formada por una capa delgada de polietileno sólido.
  • La Segunda Capa (Foam) está formada por polietileno espumado a través de inyección de nitrógeno aplicada sobre la primer capa.
  • La Tercer Capa (Skin) está formada por una capa delgada de polietileno sólido aplicada sobre la segunda capa.

Este cable se puede usar para señales de video como circuito cerrado CCTV

El cable coaxial no es habitualmente afectado por interferencias externas y es capaz de lograr altas velocidades de transmisión en largas distancias. La presentación de cable siamés (coaxial + cable duplex) le ahorrará considerablemente el tiempo de sus instalaciones CCTV.

Características Técnicas

CONDUCTOR(ES) COAXIAL Número de Conductores 1
Material Cobre (Cu)
Calibre 22 AWG
Cableado 1H
Diámetro Externo Nominal 0.032″
AISLAMIENTO Material Polietileno Espumado (SFS)
Espesor Nominal 0.062″
Diámetro Externo Nominal 0.144″
BLINDAJE Malla CCA (Copper clad aluminum)
CONDUCTOR(ES) MULTICONDUCTOR Cobertura 90%
Número de Conductores 2
Material CCA (Copper clad aluminum)
Calibre 20 AWG
Cableado 10 H/ 30 AWG
CUBIERTA Material FR-PVC
Espesor Nominal 0.034″
Diámetro Externo Nominal 0.237″
Color Negro
EMPAQUE Tipo/Cantidad Carrete / 154 Mts
ESPECIFICACIONES Tipo UL 444 Cables para Comunicaciones
Tipo NEC Articulo 725 Señalización , Control Remoto y Circuitos de Potencia Limitada
Tipo NMX-I-248-NYCE Cables para Telecomunicaciones y Cableado Estructurado



Desempeño del Producto

ELECTRICO Impedancia (Ohms) 62
Capacitancia (Pf/Mt) 81
SRL > 20dB ( 5 – 1000 MHz )
Velocidad de Propagación > 82%
Max Atenuación @ 20°C (dB/100MT) -4 5 MHz
17.04 300 MHz
19.8 400 MHz
27.5 750 MHz
32.01 1000 MHz
MECANICO Adhesión del conductor – Ins (Nw) > 22

de uso

  • Color: Negro
  • Carrete de 152 mts.
Peso 18 kg
